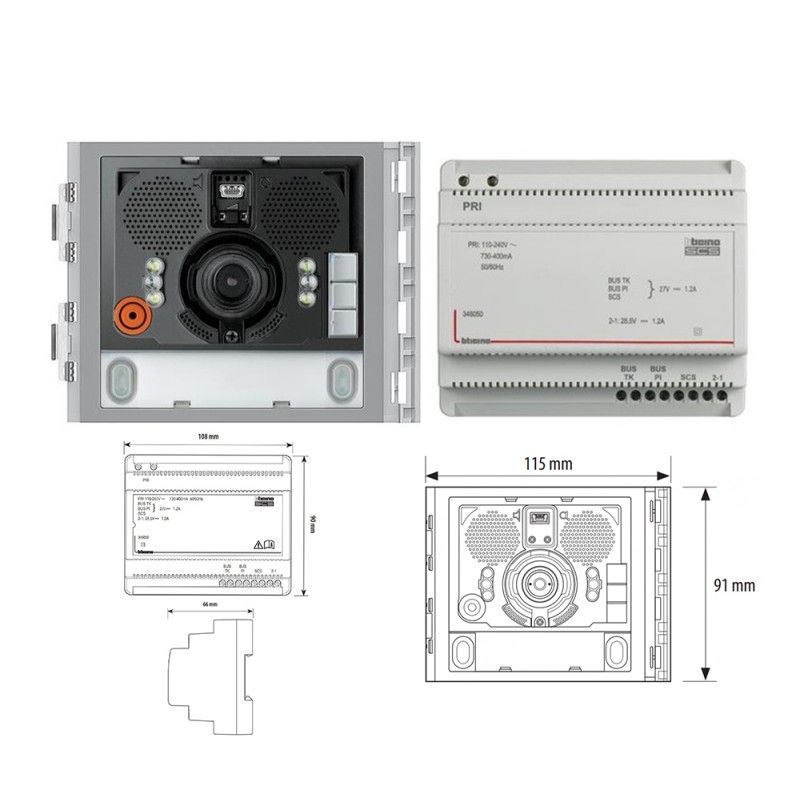

BTICINO KIT VIDEOCITOFONICO CONDOMINIO AUDIO E VIDEO SFERA 360001

Descrizione

 Il kit deve essere completato con le meccaniche di finitura del posto esterno (Sfera new e Sfera Robur), eventuali moduli pulsanti aggiuntivi e posti interni audio video.

Questo Kit è totalmente espandibile senza limitazioni particolari. Associato ad una pulsantiera compatibile può arrivare al numero di chiamate desiderato. Di base senza fare troppe aggiunte ( solo scatola ad incasso, frontale e cornice) il kit può soddisfare un unica chiamata ( con frontale con codice 350211 m) ed ha la possibilità di espandersi fino a 5 citofoni per piano, oppure in caso di due chiamate ( con frontale 351221 ) con possibilità di espandersi fino a 3 citofoni per piano.

Specifiche Componenti del KIT:

Modulo audio video 351200 per la realizzazione di impianti videocitofonici 2 FILI:

Dotato di telecamera a colori con sensore da 1/3" e LED bianchi per illuminazione del campo di ripresa

Resistenza di preriscaldo anti appannamento

Regolazioni volume altoparlante e microfono

Gestisce fino ad un massimo di 98 chiamate a pulsanti utilizzando moduli pulsanti su doppia fila aggiuntivi

Regolazione telecamera sugli assi orizzontale e verticale di +/- 10°

Consente l'apertura di una elettroserratura collegata direttamente ai morsetti S+ ed S- (18 V 4 A impulsivi - 250 mA mantenimento su 30 ohm max) ed il collegamento di un pulsante apriporta locale sui morsetti PL

Predisposto per alimentazione supplementare

Dotato di LED frontali per la segnalazione dello stato di funzionamento: apriporta, comunicazione attiva, chiamata inoltrata e sistema occupato

Sensore ottico integrato per l'accensione della retroilluminazione notturna

Da completare con frontale di finitura

Il dispositivo deve essere configurato fisicamente oppure tramite PC e software TiSferaDesign

Alimentatore 346050 per impianti audio e video 2 FILI in custodia modulare 6 DIN:

Alimentazione 110 - 240 Va.c. @ 50 – 60 Hz

Fornisce in uscita due alimentazioni in bassissima tensione di sicurezza (una sui 3 morsetti BUS TK, BUS PI ed SCS, una sul morsetto 1 - 2); da usare alternativamente e NON contemporaneamente

L’adattatore video è integrato nel dispositivo (l’articolo 346830 non deve quindi essere usato), è pertanto possibile evitare l’utilizzo del nodo A/V (F441) o della matrice multicanale (F441M) se dai morsetti BUS PI e BUS TK non si superano complessivamente tre derivazioni (MAX 2 montanti PI + 1 TK oppure 1 montante PI + MAX 2 TK)

Può essere utilizzato anche come alimentatore supplementare (uscita 1 - 2) per l’alimentazione locale dei posti interni o posti esterni predisposti (in questo caso non è possibile utilizzare nessun’altra uscita)

L’apparecchio è protetto elettronicamente contro il sovraccarico ed il cortocircuito

È un dispositivo di sicurezza a doppio isolamento SELV

L’installazione deve essere effettuata conformemente alle regole normative vigenti

Il dispositivo NON deve essere configurato

ATTENZIONE: le uscite (BUS PI), (BUS TK) ed (SCS) possono essere utilizzate contemporaneamente rispettando l’assorbimento massimo totale di 1,2 A. Dopo il sovraccarico o un corto circuito togliere l’alimentazione per 5 minuti
